Opotrebenie a nárazový polyuretánový keramický vložka na ťažbu
Štruktúra
Štruktúra kompozície: Zvyčajne sa skladá z polyuretánu, keramickej podšívky a oceľovej zadnej dosky. Keramické dlaždice poskytujú vysokú tvrdosť a odolnosť proti opotrebeniu, polyuretán poskytuje odpruženie a väzbu a oceľové zadné dosky zvyšujú celkovú pevnosť a tuhosť. Pracovný princíp: Využívanie vysokej tvrdosti keramiky na odolávanie opotrebeniu materiálu môže elasticita polyuretánu absorbovať energiu nárazu materiálu, znižovanie poškodenia zariadenia spôsobeného nárazovou silou a oceľová podkladová doska zaisťuje, že podšívková doska môže byť pevne nainštalovaná na skľu, pričom spolupracuje pri ochrane sklzu pred opotrebením materiálu.
Rugulárna veľkosť polyuretánovej keramickej vložky
|
Normálna veľkosť |
50~800 |
Podrobné špecifikácie sú založené na faktických podmienkach |
|
Hrúbka keramickej vložky odolnej voči opotrebovaniu (mm) |
3~120 |
|
|
Hrúbka polyuretánu |
4~20 |
Poznámka:Na požiadanie sú k dispozícii ďalšie veľkosti.
Keramický technický dátový list
|
Pomenovať |
Projekt |
Jednotka |
Index |
| Polyuretán |
Hustota |
G\/CM3 |
Väčšie alebo rovné 1,05 |
|
Predĺženie |
% |
500 |
|
|
Pevnosť v ťahu |
MPA |
25 |
|
|
Tvrdosť pobrežia |
Haš |
85±5 |
|
|
Teplotný rozsah |
•C |
-40-120 |
|
|
Oceľ |
Doska uhlíkovej ocele |
GPA |
Q235B, A36, SUS304 |
|
Hrúbka |
3-20 |
||
|
Skrutka |
Skrutky s vysokou pevnosťou |
4.8Z8.8 |
|
|
Odpor |
P =74 n. n =800 rpm. t =30 min |
0.0005g |
|
| Parameter | Hodnota |
| Hustota (PU + keramika) | 1,8–2,5 g\/cm³ |
| Tvrdosť (keramika) | Mohs 9–9,5 |
| Tvrdosť (PU) | Pobrežie 80–95 (flexibilné, ale tvrdé) |
| Prevádzková teplota. | -30 Stupeň do +100 (PU limits; Ceramics odoláva vyšším tempom) |
| Odpor | 5–10x lepšie ako oceľ z mangánu. |
| Majetok | Výhoda |
| Odpor | Keramické dlaždice (al₂o₃\/sic) poskytujú 10–20x dlhšiu životnosť ako oceľ alebo guma. |
| Dopad na absorpciu | Podporovanie polyuretánu zabraňuje keramickej zlomenine pri veľkých nárazoch. |
| Ľahký | Ľahšie inštalácia ako oceľové alebo pevné keramické vložky. |
| Zníženie hluku | PU tlmí vibrácie a hluk z padajúceho materiálu. |
| Chemický odpor | Odoláva olejom, miernym kyselinám a alkálii (závisí od stupňa PU). |
| Vrstviť | Materiál | Funkcia |
| Nosiť povrch | Hliník (al₂o₃, 92–95%) alebo kremíkových karbidu (sic) dlaždice\/blokov | Tvrdosť: Mohs 9 (al₂o₃) \/ 9,5 (sic). |
| Matica | Polyuretán (PU) - odliaty alebo tvarovaný | Absorbuje dopad, keramiku dlhopisov. |
| Podpora (voliteľné) | Oceľový tanier alebo gumový list | Dodáva štrukturálnu podporu. |
Polyuretánové keramické vložky Výhody
Odpor: Keramické dlaždice majú extrémne vysokú tvrdosť a môžu účinne odolať erózii a opotrebeniu materiálov, ako sú ruda a uhlie, čo výrazne predlžuje životnosť podšívkovej dosky. V porovnaní s tradičnými kovovými podšívkovými doskami sa môže služobná životnosť niekoľkokrát predĺžiť alebo dokonca desaťkrát.
Odolnosť: Polyuretán má vynikajúcu elasticitu a húževnatosť, ktorá môže absorbovať nárazovú silu generovanú tokom materiálov v sklzu, chrániť keramické dlaždice pred poškodením nárazom a znížiť poškodenie nárazu na telo sklzu.
Odpor: Polyuretán a keramika majú určitý stupeň odolnosti proti korózii, ktorá dokáže odolávať erózii niektorých korozívnych materiálov alebo chemikálií a je vhodná pre rôzne drsné pracovné prostredie.
Ľahká inštalácia: Dá sa prispôsobiť podľa tvaru a veľkosti sklzu a pripevniť na sklzu pripojením skrutky, zváraním alebo väzbou. Proces inštalácie je jednoduchý a rýchly, čo môže výrazne skrátiť čas na údržbu a výmenu podšívkových dosiek.
Ľahký: V porovnaní so všetkými kovovými vložkami sú polyuretánové keramické vložky ľahšie, čo uľahčuje manipuláciu a inštaláciu a zároveň znižuje celkové hmotnostné zaťaženie sklzu.
Porovnanie polyuretánovej keramickej vložky s alternatívnymi vložkami
| Vložka | Odpor | Nárazový odpor | Ľahkosť inštalácie | Náklady |
| PU + keramika | ★★★★☆ | ★★★★★ | ★★★★ | Stredne vysoký |
| Čistá keramika (al₂o₃) | ★★★★★ | ★★ | ★★ | Vysoký |
| Oceľ (AR400\/500) | ★★ | ★★★★★ | ★★★ | Nízko-stredný |
| Guma (prírodná\/syntetická) | ★★ | ★★★★★ | ★★★★ | Nízky |

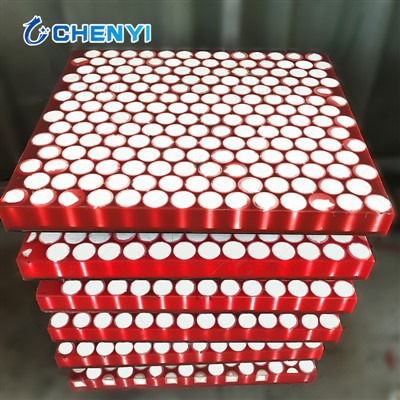

Polyuretánový keramický vložka Popis
Polyuretánová keramická vložka sklzu je znázornená polyuretánovou vrstvou, plochým, valcom alebo sférickými hlinitými keramickými dlaždicami a oceľovou doskou prostredníctvom vulkanizácie. A potom pomocou vysokopevnostného organického lepidla spojte keramickú vložku k vnútornej stene ocele, aby ste vytvorili silnú a tlmiacu vrstvu proti oblečenia. Polyuretánová keramická vložka sklzu je vysoko nositeľná, vysoká rezistencia na rezanie a odolnosť proti opotrebeniu super nárazom. Je magicky vhodný pod podmienkou systémov, ktoré prinášajú materiály s nižším horiacim bodom a vynikajúcu črtu výkonného nárazu.
Kombinuje výhody vysokej tvrdosti a odolnosti proti opotrebovaniu keramiky, odporu s vysokým nárazom a elastických vlastností polyuretánu a poskytuje ochranu opotrebenia v procese sprostredkovania objemových materiálov.
Oceľová podkladová doska a skrutky vytvárajú držiak a ľahšie sa lokalizujú. Gumová keramická vložka je možné ľahko nastaviť nahor alebo nadol, aby sa dosiahla najlepšie fit.
